Compatibilidad cemento y PCE: ¿Por qué varía la fluidez del concreto?

2026-08-21 06:37:12

Contenido

En la práctica de la ingeniería del hormigón, muchos ingenieros se han enfrentado a esta incómoda situación: un superplastificante de policarboxilato que demostró un rendimiento excelente en el Proyecto A, ve su eficacia drásticamente reducida al ser utilizado en el sistema de cemento del Proyecto B. Esta falta de compatibilidad cemento y PCE no es un caso aislado, sino un desafío técnico generalizado en la industria. Hoy profundizaremos en la ciencia detrás de este fenómeno, revelando los principios científicos de la interacción entre la química del cemento y las moléculas de PCE, y ofreciéndole soluciones prácticas para pasar de una respuesta pasiva a un control activo.

I. La raíz del problema: el cemento no es un producto estandarizado

Primero, es necesario dejar claro un hecho clave: el cemento no es un producto industrial completamente estandarizado. Incluso cuando cumple con las normas internacionales como ASTM C150, existen diferencias significativas en la composición química, la composición mineralógica y las propiedades físicas entre distintos lotes y marcas. Estas diferencias condicionan directamente la compatibilidad cemento y PCE, determinando la eficiencia de dispersión y la trabajabilidad del aditivo en la pasta de cemento.

Propiedades básicas de los cuatro minerales principales del cemento:

C₃S (Silicato tricálcico): Principal fuente de resistencia inicial, con una velocidad de hidratación moderada.
C₂S (Silicato dicálcico): Contribuyente a la resistencia a edades tardías, de hidratación lenta.
C₃A (Aluminato tricálcico): Rápida hidratación inicial, con una gran liberación de calor y factor crítico en la compatibilidad cemento y PCE.
C₄AF (Ferroaluminato tetracálcico): Poca contribución a la resistencia, pero influye en el color.

Grado de influencia de cada componente en la compatibilidad cemento y PCE:

C₃A: ★★★★★ (Impacto extremadamente alto en la fluidez del concreto)
Álcalis solubles (Na₂O, K₂O): ★★★★☆ (Impacto alto)
Equilibrio de sulfatos (SO₄²⁻): ★★★★☆ (Impacto alto)
Finura y superficie específica: ★★★☆☆ (Impacto moderado)
C₃S / C₂S: ★★☆☆☆ (Impacto bajo)

II. La adsorción competitiva del C₃A y la compatibilidad cemento y PCE

Pocos segundos después de entrar en contacto con el agua, el C₃A adquiere una carga positiva, mientras que la cadena principal de la molécula de PCE posee carga negativa. Esta diferencia de carga genera una fuerte fuerza de adsorción electrostática, desencadenando el fenómeno conocido como «adsorción competitiva», el mayor enemigo de la compatibilidad cemento y PCE.

Si el contenido de C₃A en el cemento es elevado o su reactividad es excesiva, actuará como una «esponja», absorbiendo rápidamente las moléculas de PCE de la solución acuosa y provocando una drástica disminución en la concentración efectiva de aditivo. Las consecuencias directas son una tasa de reducción de agua insuficiente, una fluidez inicial deficiente y una rápida pérdida de asentamiento en menos de 30 minutos.

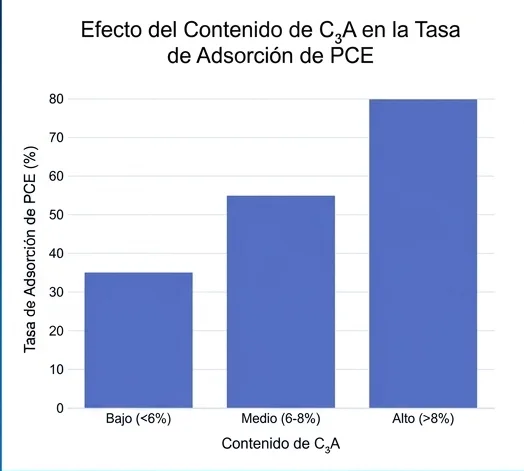

Los datos muestran que cuando el contenido de C₃A supera el 8%, la tasa de adsorción de PCE puede alcanzar entre el 70% y el 90%, y la retención de fluidez tras 1 hora puede caer al 50-60%. En cambio, en cementos con un contenido de C₃A inferior al 6%, la tasa de adsorción es solo del 30-40%, manteniendo una retención de fluidez de entre el 85% y el 90%. Esta diferencia de un orden de magnitud explica por qué un mismo aditivo se comporta de manera completamente distinta según el cemento utilizado.

III. La influencia invisible de los iones sulfato y los álcalis solubles

Además del C₃A, otros componentes químicos afectan la compatibilidad cemento y PCE. Los iones SO₄²⁻ liberados por el yeso entran en competencia directa con el PCE en la superficie del C₃A. En condiciones ideales, el SO₄²⁻ reacciona a tiempo con el C₃A para formar etringita (Aft), la cual recubre la superficie e inhibe la adsorción excesiva de PCE. Sin embargo, si el equilibrio de sulfatos se rompe, el C₃A quedará «desnudo» e intensificará la adsorción ineficaz de PCE.

Problemas comunes en el equilibrio de sulfatos que comprometen la compatibilidad cemento y PCE:

Uso de anhidrita: Velocidad de disolución lenta, incapaz de aportar SO₄²⁻ a tiempo.
Temperatura excesiva en el molino: Provoca la deshidratación del yeso, perdiendo su efecto retardador.
Contenido de sulfato muy bajo: La hidratación del C₃A se vuelve incontrolable.
Contenido de álcalis demasiado alto: Afecta la dinámica de disolución del yeso.

Rendimiento del aditivo según el contenido de álcalis en la mezcla:

Bajo en álcalis (<0.4%): Las moléculas de PCE se despliegan por completo; fuerte efecto de impedimento estérico; puntuación de fluidez: 90-100.
Álcalis moderados (0.4-0.8%): Las moléculas de PCE se comprimen parcialmente; impedimento estérico moderado; puntuación de fluidez: 70-90.
Alto en álcalis (>0.8%): Las moléculas de PCE se comprimen severamente; débil efecto de impedimento estérico; puntuación de fluidez: 50-70.

Los álcalis solubles (Na₂O y K₂O) afectan el rendimiento a través del principio de presión osmótica. Cuando la concentración alcalina en la fase líquida de los poros es demasiado alta, las cadenas laterales de polietilenglicol (PEG) del PCE se comprimen, lo que debilita el efecto de repulsión estérica necesario para dispersar las partículas de cemento.

IV. Manifestaciones prácticas y diagnóstico de fallas en la compatibilidad cemento y PCE

Cuando falla la compatibilidad cemento y PCE, la mezcla suele manifestar uno o varios síntomas patológicos durante la producción. Identificarlos con precisión es el primer paso para corregir el problema:

Tipo de problema	Manifestación del síntoma	Causa principal	Método de diagnóstico rápido
Pérdida rápida de asentamiento	Buena fluidez al salir de la amasadora, pero se pierde severamente en 30 min.	Adsorción excesiva de PCE por parte del C₃A; concentración efectiva insuficiente.	Evaluar la fluidez inicial de la pasta y a los 30 min.
Falso fraguado	Pérdida rápida de fluidez, pero se recupera tras volver a mezclar.	Sulfatos insuficientes; hidratación del C₃A fuera de control.	Observar la recuperación de la fluidez tras remezclar.
Retardo excesivo	El hormigón no fragua durante un tiempo prolongado (muy superior al diseñado).	Las moléculas de PCE quedan atrapadas en los productos de hidratación, interfiriendo en el fraguado.	Medir los tiempos de fraguado y comparar con la muestra de control.
Anomalía en la resistencia	Baja resistencia inicial y crecimiento lento de la resistencia posterior.	Dispersión no uniforme por deficiente compatibilidad cemento y PCE e hidratación incompleta.	Comparar las resistencias a compresión a los 3, 7 y 28 días.

V. Análisis multidimensional: evaluación de la compatibilidad cemento y PCE

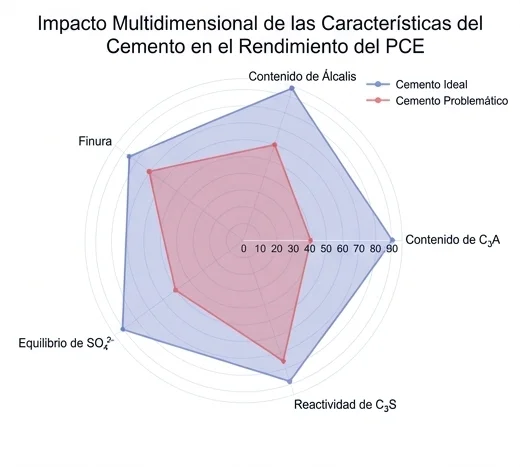

La compatibilidad cemento y PCE es un problema complejo de factores interconectados. Analizar un solo factor no suele ser suficiente; es necesario evaluar el sistema de forma integral. El gráfico de radar muestra de manera sintética el grado de impacto de cada característica clave del cemento sobre el rendimiento del aditivo.

Como se observa, el contenido de C₃A y el contenido de álcalis solubles son las dos dimensiones de mayor impacto, seguidas por el equilibrio de sulfatos y la finura del cemento. En la ingeniería real, estos factores suelen presentarse de forma simultánea e interactuar entre sí. Por ejemplo, si un cemento alto en C₃A cuenta también con un elevado contenido alcalino, los efectos negativos se acumularán sinérgicamente en lugar de ser una simple suma aritmética. Por ello, ante sistemas de cemento complejos, se requiere la adopción de soluciones con aditivos para concreto personalizados o la adición de desespumantes para concreto y otros formulados a medida.

Etiquetas:
